矩形风管C形、S形插条制作和连接相关规定有哪些？

    矩形风管C形、S形插条制作和连接相关规定有哪些？

    1.C形、S形插条应采用专业机械轧制(图4.2.12) 。C形、S形插条与风管插口的宽度应匹配，C形插条的两端延长量宜大于或等于20mm。

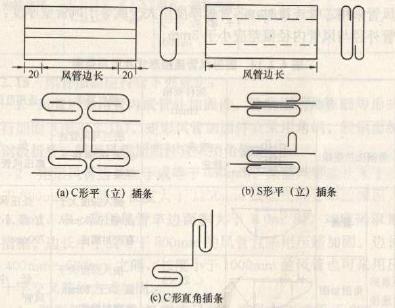

    图4.2.12矩形风管C形和S形插条形式示意

    2.采用C形平插条、S形平插条连接的风管边长不应大于630mm。S形平插条单独使用时，在连接处应有固定措施。C形直角插条可用于支管与主干管连接。

    3.采用C形立插条、S形立插条连接的风管边长不宜大于

    1250mm。S形立插条与风管壁连接处应采用小于150mm的间距铆接。

    4.插条与风管插口连接处应平整、严密。水平插条长度与风管宽度应一致，垂直插条的两端各延长不应少于20mm,插接完成后应折角。

    5.铝板矩形风管不宜采用C形、S形平插条连接。
