    当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。

    二、剪力墙墙身竖向钢筋

    1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度

    2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度

    3、顶层墙身纵筋长度＝层净高＋顶层锚固长度

    墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）

    中间层无变截面                                              中间层    变截面

    顶层内墙                                  顶层    外墙

    4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。

    三、墙身拉筋

    1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）

    2、根数＝墙净面积/拉筋的布置面积

    注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；

    拉筋的面筋面积是指其横向间距×竖向间距。

    例：(8000*3840)/(600*600)

    第二节剪力墙墙柱

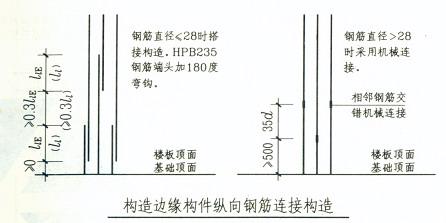

    一、纵筋

    1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度

    2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度

    3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度

    注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。

    二、箍筋：依据设计图纸自由组合计算。

    第三节剪力墙墙梁

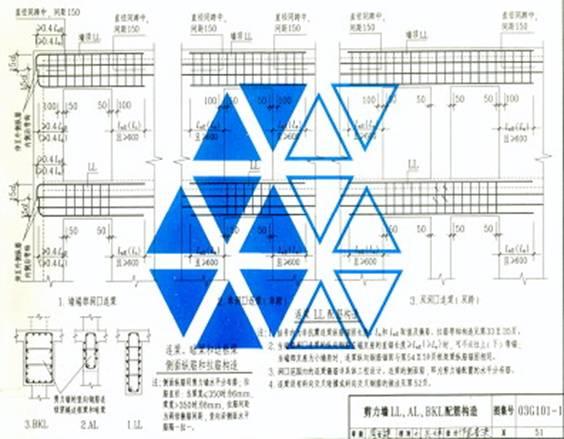

    一、连梁

    1、受力主筋

    顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae

    中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae

    2、箍筋

    顶层连梁，纵筋长度范围内均布置箍筋即N=(LAE-100/150+1)*2+（洞口宽-50*2）/间距+1（顶层）

    中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根  即N=（洞口宽-50*2）/间距+1（中间层）

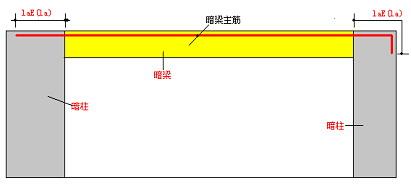

    二、暗梁

    1、主筋长度＝暗梁净长＋锚固

    2、箍筋

    第三章柱

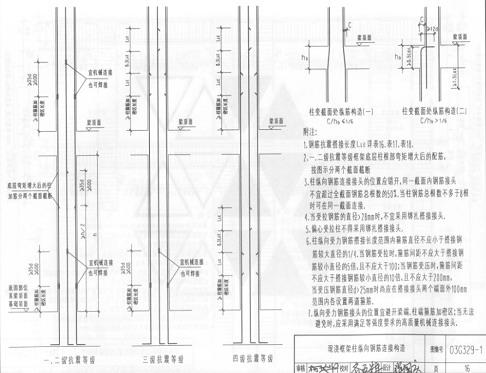

    KZ钢筋的构造连接

    第一章基础层

    一、柱主筋

    基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}
