    7、吊筋

    吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm  夹角=60°

    ≤800mm  夹角=45°

    二、中间跨钢筋的计算

    1、中间支座负筋

    中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；

    第二排为Ln/4＋中间支座值＋Ln/4

    注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：

    第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；

    第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

    其他钢筋计算同首跨钢筋计算。

    三、尾跨钢筋计算

    类似首跨钢筋计算

    四、悬臂跨钢筋计算

    1、主筋

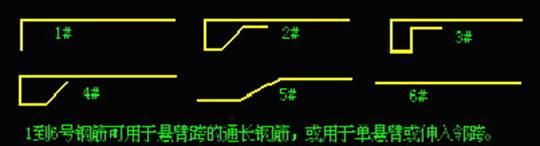

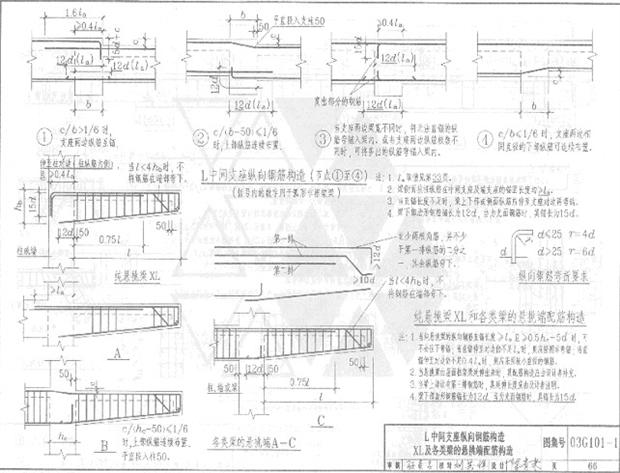

    软件配合03G101-1，在软件中主要有六种形式的悬臂钢筋，如下图所示

    这里，我们以2＃、5＃及6＃钢筋为例进行分析：

    2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值

    5＃钢筋—上部下排钢筋＝Ln/4+支座宽+0.75L

    6＃钢筋—下部钢筋＝Ln--保护层+15d

    2、箍筋

    （1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。

    （2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页。

    第二节其他梁

    一、非框架梁

    在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：

    1、 普通梁箍筋设置时不再区分加密区与非加密区的问题；

    2、 下部纵筋锚入支座只需12d；

    3、 上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值。

    未尽解释请参考03G101-1说明。

    二、框支梁

    1、框支梁的支座负筋的延伸长度为Ln/3；

    2、下部纵筋端支座锚固值处理同框架梁；

    3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；

    4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；

    5、箍筋的加密范围为≥0.2Ln1≥1.5hb；

    7、 侧面构造钢筋与抗扭钢筋处理与框架梁一致。

    第二章剪力墙

    在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：

    1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；

    2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；

    3、剪力墙在立面上有各种洞口；

    4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；

    5、墙柱有各种箍筋组合；

    6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。

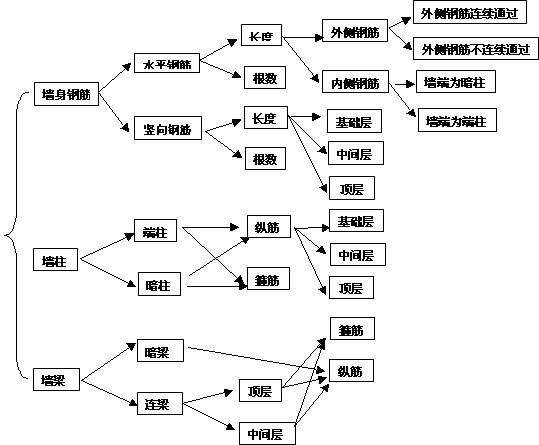

    需要计算的工程量

    第一节剪力墙墙身

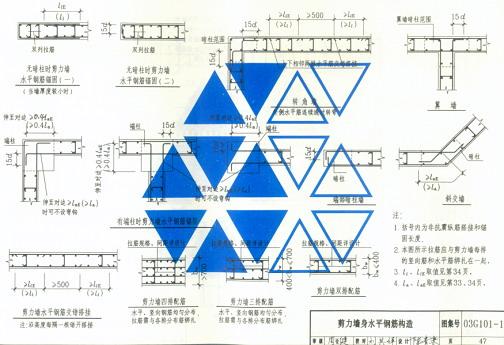

    一、剪力墙墙身水平钢筋

    1、墙端为暗柱时

    A、外侧钢筋连续通过    外侧钢筋长度＝墙长-保护层

    内侧钢筋＝墙长-保护层+弯折

    B、外侧钢筋不连续通过    外侧钢筋长度＝墙长-保护层+0.65Lae

    内侧钢筋长度＝墙长-保护层+弯折

    暗拄与墙身相平

    水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）

    2、墙端为端柱时

    A、外侧钢筋连续通过    外侧钢筋长度＝墙长-保护层

    内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）

    B、外侧钢筋不连续通过    外侧钢筋长度＝墙长-保护层+0.65Lae

    内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）

    水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）

    注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。

    3、剪力墙墙身有洞口时
