空调水管道系统有哪些布置形式?

    空调水管道系统有哪些布置形式?

    空调水管道系统包括有空调冷冻供水(空调热水供水)管、冷冻回水管(热水回水)和凝结水管。

    凝结水管是排除在夏季空调系统运行时。风机盘管、空调机组、新风机组等设备中产生的凝结水。

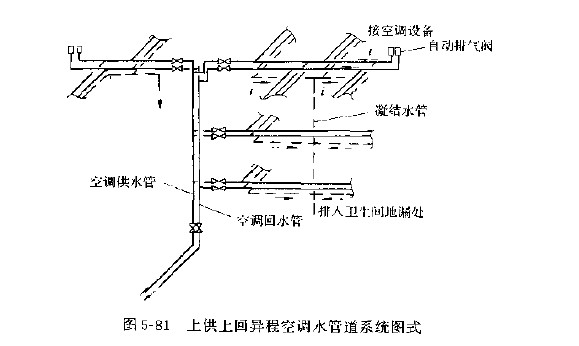

    在大型公共建筑内，空调水管道一般布置在吊顶内，空调总立管布置在管道竖井内，所以供回水管、凝结水管适宜平行敷设(图5--81)。

    5--81

    空调水管道系统多布置成上供上回异程系统和下供下回异程系统形式。

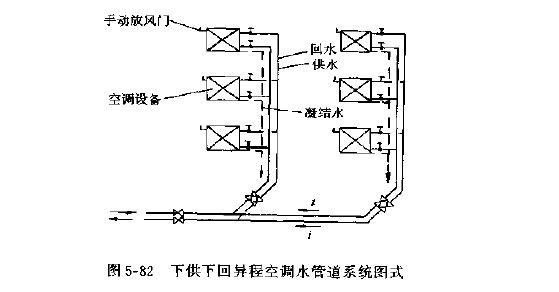

    在一些小型建筑内，当设有地沟或地下室设备层时，可采用下供下回的布置形式(图5---82)。

    5--82
